Pave_32_64

Pave_32_64#

#include <Pave.h>

Classe Pave Un domaine particulierement facile a mailler!

How to cite this class in this doc#

RST

:ref:`Pave\_32\_64 <class-template-pave-32-64>`

Markdown

[Pave\_32\_64](#class-template-pave-32-64)

Detailed description#

La structure du jeu de donnee pour specifier un Pave est: Pave nom_pave { Origine OX OY (OZ) Longueurs LX LY (LZ) Nombre_de_noeuds NX NY (NZ) Facteurs Fx Fy (Fz) (Symx) (Symy) (Symz) } { (Bord) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Raccord) local homogene nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Internes) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Joint) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 PE_voisin … }

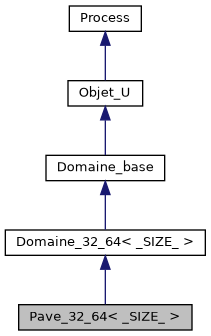

Inherits from#

public : Domaine_32_64 <_SIZE_>

List of Public Static Methods#

cree_instance
info
self_cast
self_cast

List of Protected Methods#

Complete Member Function Documentation#

duplique

int Pave_32_64<_T_>::duplique() const override

Reimplements:

duplique

get_info

const Type_info * Pave_32_64<_T_>::get_info() const override

Donne des informations sur le type de l’ Objet_U .

Reimplements:

get_info

info_obj

const Type_info Pave_32_64<trustIdType>::info_obj("Pave" "_64", Pave_32_64< trustIdType >::cree_instance, 1, Pave_32_64bases< trustIdType >)

info_obj

const Type_info Pave_32_64<int>::info_obj("Pave", Pave_32_64< int >::cree_instance, 1, Pave_32_64bases< int >)

Pave_32_64

Pave_32_64<_T_>::Pave_32_64()

taille_memoire

unsigned Pave_32_64<_T_>::taille_memoire() const override

Reimplements:

taille_memoire

~Pave_32_64

Pave_32_64<_T_>::~Pave_32_64()

cree_instance

Objet_U * Pave_32_64<_T_>::cree_instance()

info

const Type_info * Pave_32_64<_T_>::info()

self_cast

const Pave_32_64<_T_> & Pave_32_64<_T_>::self_cast(const Objet_U &)

self_cast

Pave_32_64<_T_> & Pave_32_64<_T_>::self_cast(Objet_U &)

coord_noeud

double & Pave_32_64<_SIZE_>::coord_noeud(int i)

Renvoie une reference sur les coordonnees du i - ieme noeud.

coord_noeud

double & Pave_32_64<_SIZE_>::coord_noeud(int i, int j, int k, int l)

Renvoie une reference sur les coordonnees du (i,j,k) - ieme noeud.

coord_noeud

double & Pave_32_64<_SIZE_>::coord_noeud(int i, int j, int l)

Renvoie une reference sur les coordonnees du (i,j) - ieme noeud.

lire_front

void Pave_32_64<_SIZE_>::lire_front(Entree &, Frontiere_t &)

Lit les specifications d’une frontiere du jeu de donnee a partir d’un flot d’entree et la construit.

Format: nom_front X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1

lire_longueurs

void Pave_32_64<_SIZE_>::lire_longueurs(Entree &is)

Lit les longueurs LX LY [LZ] du jeu de donnee a partir d’un flot d’entree.

Methode appelee par readOn(Entree&)

lire_noeuds

void Pave_32_64<_SIZE_>::lire_noeuds(Entree &is)

Lit le nombre de noeuds dans le jeu de donnee a partir d’un flot d’entree et construit les noeuds.

Methode appelee par readOn(Entree&)

maille2D

void Pave_32_64<_SIZE_>::maille2D()

Effectue un maillage 1D, du pave avec les valeurs des parametres lus par ReadOn.

/ template <typename _SIZE_> void Pave_32_64 < >::maille1D() { Cerr <<”Step of 1D mesh in progress… “ <<finl; double epsilon_geom = Objet_U::precision_geom ; int i; if(longueurs_(0)<0) { origine_(0) + = longueurs_(0); longueurs_(0) = - longueurs_(0); facteurs_(0) = 1./facteurs_(0); } if( (!symetrique_(0)) || (std::fabs(facteurs_(0) - 1.)<epsilon_geom) ) { if(std::fabs(facteurs_(0) - 1.)>epsilon_geom) pas_(0) = longueurs_(0)*(facteurs_(0) - 1)/(pow(facteurs_(0),Nx) - 1); else pas_(0) = longueurs_(0)/Nx; double dx = pas_(0); double x = origine_(0); for (i = 0; i<Nx; i + + ) { coord_noeud(i) = x; x + = dx; dx* = facteurs_(0); } coord_noeud(Nx) = origine_(0) + longueurs_(0); } else { int Ix = Nx/2; if( (Ix*2) = = Nx ) pas_(0) = 0.5*longueurs_(0)*(facteurs_(0) - 1)/(pow(facteurs_(0),Ix) - 1); else { if(Ix) { Ix + = 1; pas_(0) = 0.5*longueurs_(0)/( (pow(facteurs_(0),Ix - 1) - 1)/(facteurs_(0) - 1) + 0.5*pow(facteurs_(0),Ix) ); } else { Ix + = 1; pas_(0) = 0; } } double dx = pas_(0); double x = 0; for (i = 0; i<Ix; i + + ) { coord_noeud(i) = origine_(0) + x; coord_noeud(Nx - i) = origine_(0) + longueurs_(0) - x; x + = dx; dx* = facteurs_(0); } if( (Ix*2) = = Nx ) coord_noeud(Ix) = 0.5*(coord_noeud(Ix + 1) + coord_noeud(Ix - 1)); } Cerr <<finl; Cerr <<”Step of mesh ended “ <<finl; } /*! Effectue un maillage 2D, du pave avec les valeurs des parametres lus par ReadOn.

maille3D

void Pave_32_64<_SIZE_>::maille3D()

Effectue un maillage 3D, du pave avec les valeurs des parametres lus par ReadOn.

maille_sommet

Pave_32_64<_SIZE_>::int_t & Pave_32_64<_SIZE_>::maille_sommet(int i, int j, int k, int l)

Renvoie une reference sur le numero du l - ieme sommet de la (i,j,k) - ieme maille (suivant (X,Y,Z)) du pave.

maille_sommet

Pave_32_64<_SIZE_>::int_t & Pave_32_64<_SIZE_>::maille_sommet(int i, int j, int l)

Renvoie une reference sur le numero du l - ieme sommet de la (i,j) - ieme maille (suivant (X,Y)) du pave.

maille_sommet

Pave_32_64<_SIZE_>::int_t & Pave_32_64<_SIZE_>::maille_sommet(int i, int l)

Renvoie une reference sur le numero du l - ieme sommet de la i - ieme maille (suivant X) du pave.

numero_maille

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_maille(int i)

Renvoie le numero de la i - ieme maille (suivant X)

numero_maille

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_maille(int i, int j)

Renvoie le numero de la (i,j) - ieme maille (suivant (X,Y)).

numero_maille

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_maille(int i, int j, int k)

Renvoie le numero de la (i,j,k) - ieme maille (suivant (X,Y,Z)).

numero_sommet

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_sommet(int i)

Renvoie le numero du i - ieme sommet (suivant X)

numero_sommet

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_sommet(int i, int j)

Renvoie le numero du (i,j) - ieme sommet (suivant (X,Y)).

numero_sommet

Pave_32_64<_SIZE_>::int_t Pave_32_64<_SIZE_>::numero_sommet(int i, int j, int k)

Renvoie le numero du (i,j,k) - ieme sommet (suivant (X,Y,Z)).

printOn

Sortie & Pave_32_64<_SIZE_>::printOn(Sortie &x) const override

Ecrit la Domaine sur un flot de sortie.

On ecrit le nom, le type des elements, les elements et les bords, les bords periodiques, les joints, les raccords et les bords internes.

Reimplements:

printOn

readOn

Entree & Pave_32_64<_SIZE_>::readOn(Entree &) override

Lit les specifications d’un pave a partir d’un flot d’entree.

Le format de lecture d’un pave dans le jeu de donnee est le suivant: Pave nom_pave { Origine OX OY (OZ) Longueurs LX LY (LZ) Nombre_de_noeuds NX NY (NZ) Facteurs Fx Fy (Fz) (Symx) (Symy) (Symz) } { (Bord) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Raccord) local homogene nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Internes) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … (Joint) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 PE_voisin … (Groupe_Faces) nom X = X0 Y0 < = Y < = Y1 Z0 < = Z < = Z1 … }

Reimplements:

readOn

typer_

void Pave_32_64<_SIZE_>::typer_()

Type le pave suivant la dimension d’espace et suivant le repere de coordonnees demande (cylindrique.

ou cartesien) En dimension 1 : le pave est maille avec des segments En dimension 2 (axi): la pave est maille avec des rectangle (axi) En dimension 3 (axi): la pave est maille avec des hexaedres (axi)

Attributes Documentation#

info_obj (public)

const Type_info Pave_32_64<_SIZE_>::info_obj

a_tanh (protected)

double Pave_32_64<_SIZE_>::a_tanh = 10.

facteurs_ (protected)

DoubleVect Pave_32_64<_SIZE_>::facteurs_

longueurs_ (protected)

DoubleVect Pave_32_64<_SIZE_>::longueurs_

Mx (protected)

int Pave_32_64<_SIZE_>::Mx = - 1

My (protected)

int Pave_32_64<_SIZE_>::My = - 1

Mz (protected)

int Pave_32_64<_SIZE_>::Mz = - 1

nb_noeuds_ (protected)

IntVect Pave_32_64<_SIZE_>::nb_noeuds_

Nx (protected)

int Pave_32_64<_SIZE_>::Nx = - 1

Ny (protected)

int Pave_32_64<_SIZE_>::Ny = - 1

Nz (protected)

int Pave_32_64<_SIZE_>::Nz = - 1

origine_ (protected)

DoubleVect Pave_32_64<_SIZE_>::origine_

pas_ (protected)

DoubleVect Pave_32_64<_SIZE_>::pas_

rep_VEF (protected)

bool Pave_32_64<_SIZE_>::rep_VEF = false

symetrique_ (protected)

IntVect Pave_32_64<_SIZE_>::symetrique_

tanh_dilatation (protected)

int Pave_32_64<_SIZE_>::tanh_dilatation = 0

tour_complet (protected)

bool Pave_32_64<_SIZE_>::tour_complet = false

xa_tanh (protected)

double Pave_32_64<_SIZE_>::xa_tanh = 10.

xtanh_dilatation (protected)

int Pave_32_64<_SIZE_>::xtanh_dilatation = 0

za_tanh (protected)

double Pave_32_64<_SIZE_>::za_tanh = 10.

ztanh_dilatation (protected)

int Pave_32_64<_SIZE_>::ztanh_dilatation = 0
